矿物质绝缘电缆外皮可以接地？

矿物质绝缘电缆的外皮在满足要求时是可以做PE线（保护线），但不能接地。点击了解详情
矿物质绝缘电缆外皮可以接地？
矿物质绝缘电缆的外皮在满足要求时是可以做PE线（保护线），但不能接地。具体解释如下：
一、PE和接地线的区别：
PE是保护导体：为了安全目的,如电击防护中设置的导体。
接地线是接地导体：在系统,装置或设备的给与接地网之间提供导电通路或部分导电通路的导体。

矿物质绝缘电缆外皮可以接地？

二、矿物质绝缘电缆的金属护套

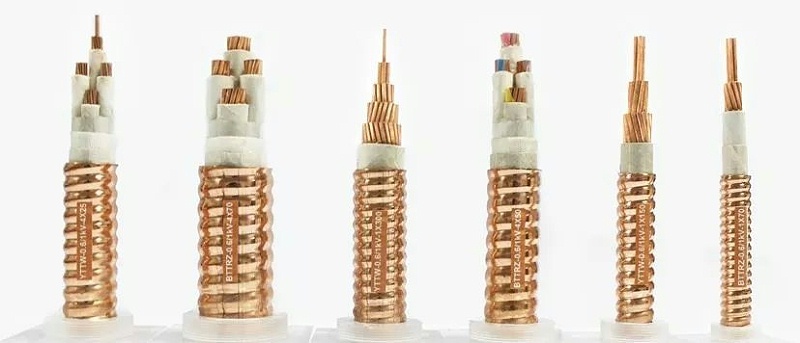

矿物质绝缘电缆的外皮除了BBTRZ之外都是采用的金属铜护套或者金属铝护套。其中采用金属铜护套的有BTTZ、BTTRZ、YTTW、RTTZ等系列电缆。
《矿物绝缘电缆敷设技术规程》(JGJ2322011 )指出：
4.10.1当电缆铜护套作为保护导体使用时,终端接地铜片的截面积不应小于电缆铜护套截面积,电缆接地连接线允许截面积应符合表4.10.1的规定。
4.10.1电缆铜护套作为接地线，通过电缆终端接头铜片及接地连接线与设备或配电设施的保护导体排相连接,形成一根整体的保护导体，所以要求接地铜片不小于电缆护套截面积;同一回路电缆接地连接线可以共用，每根电缆也可单独敷设一根相同材质相同截面的接地连接线，要求接地连接线应符合表4.10.1的要求，以保证整条线路保护导体截面积不降低。
比如RTTZ系列矿物质绝缘电缆32芯和41芯10~95平方电缆中铜护套就可以做PE线。但严禁用作接地线。

另外因为NGA（BTLY）隔离型柔性矿物绝缘电缆，金属护套为铝，因截面积、电阻值不能满足规范的要求，且铝的熔点为660℃，不能用作PE线。

以上矿物绝缘电缆外皮是否可以接地的解释。 电线电缆厂家供应矿物绝缘电缆BTTZ、BTTRZ、YTTW、RTTZ、NGA（BTLY）及BBTRZ等一系列矿物质绝缘电缆。电缆型号规格丰富，可定做。详情咨询我们！
